Metri-Pack - Sealed 480

  • 42 amps continuous maximum current rating
  • Low-energy, low-voltage capability
  • -40°C to 125°C temperature range
  • Excellent chemical and abrasion resistance

Sealed Metri-Pack 480 Series Connectors and Locks

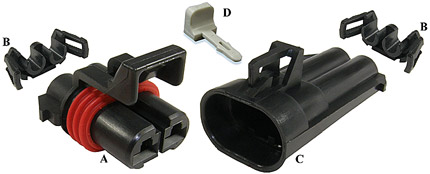

Metri-Pack - Sealed 480 Series Connector and Lock

Two-Way

White Products P/N OEM P/N Description
A F480SS-2 (12052613) Female Connector Assembly
B 480TPA-2 (12059897) TPA Lock
C M480SS-2 (12065863) Male Connector Assembly
D WP-CPA (Optional) (12020833) CPA Lock

The above 2-wire connector is the ONLY mating in-line connector set stocked from the Sealed Metri-Pack 480 Series. A 3-wire version can be supplied as a special order. A few additional Sealed Metri-Pack 480 connectors mate with devices.

Sealed Metri-Pack 480 Series Terminals and Seals

Metri-Pack - Sealed 480 Series Female Terminal

Female Terminal

Part Number Guage Description
MPF-480S-12 (12052139) 12-10 Tin Plated

Metri-Pack - Sealed 480 Series Male Terminal

Male Terminal

Part Number Guage Description
MPM-480S-12 (12065197) 12 Tin Plated
MPM-480S-10 (12052172) 10 Tin Plated

Metri-Pack - Sealed 480 Series Cable Seals

Cable Seals

Part Number Color Guage Wire Diameter
MP-480S-ORN (15324987/12034170) Orange 10 5.16-4.40 mm
MP-480S-PPL (15324990/12048443) Purple 12-10 4.50-3.61 mm
MP-480S-RED (15324989/12048442) Red 14-12 3.75-2.81 mm

Sealed Metri-Pack 480 Series
In-Line Connection Kits

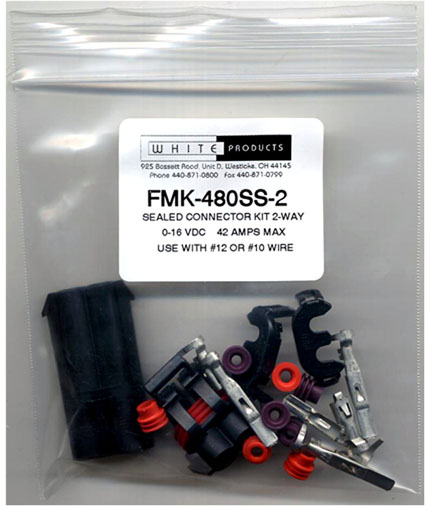

Sealed Metri-Pack 480 Series In-Line Connection Kit

FMK-480SS-2 (2-Way Kit)

Terminals and seals in this kit can be crimped with our T-19 crimping tool.

Part Number OEM Number Quantity
F480SS-2 12052613 1
M480SS-2 12065863 1
480TPA-2 12059897 2
MPF-480S-12 12052139 2
MPM-480S-12 12065197 2
MPM-480S-10 12052172 2
MP-480S-ORN 15324987/12034170 4
MP-480S-PPL 15324990/12048443 4
